|
|
|
폴리에테르
폴리올

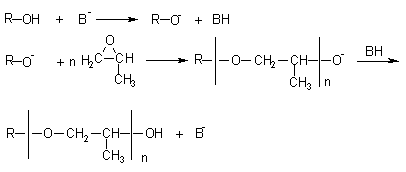

Polypropylene glycols (PPG)은
propylene oxide (PO)의 anionic polymerization에
의해서
만들어 지며 PEG는
ethylene oxides
(EO)에 의해서 만들어진다.
Polytetramethylene ether glycols (PTMEG)는
tetrahydrofuran (THF)의 cationic
Ppolymerization에
의해서 만들어 진다.
|
폴리에스테르
폴리올
폴리에스테르
폴리올은 diacid와 excess diol의 축합반응에 의해서
만들어 지며, 초기에
diol,
triol등을 넣고 60-90°C정도 가열후
dicarboxilic acid를 투입하여 생성수를 제거하며
반응을 진행한다. 목표된 분자량을 맞추기
위해서는 미리 계산하여 투입된 excess
diol과
물을 적당한 온도에서 저진공 및 고진공으로 제거한 후 분자량을
맞추어 제품을 만든다.
Polyester polyol
(MW = 2000)의
성분에 따른 물성치 비교
|
Structure |
Solidification
point
(°C) |
Viscosity at 75°C
(mPa.s) |
|
adipic acid +
ethylene
glycol |
52 |
540 |
|
adipic acid +
ethylene
glycol + 1,4-butane diol |
17 |
625 |
|
adipic acid +
1,4-butane diol |
56 |
670 |
|
adipic acid +
hexamethylene glycol + neopentyl glycol |
27 |
640 | |
|
|
상세
|
